Qbic 繼電器

Qbic繼電器可用於控制門鎖和燈光等設備。以下是將AC-500繼電器連接到Qbic FHD-100的安裝步驟。

示範影片​

安裝步驟​

第一次啟動​

  1. 首次啟動設備後，首先設置 Wifi 網絡和時區。

設置內容​

  1. 打開設備後，在啟動時配置屏幕的內容字段(content field)中，輸入伺服器地址 + /player，例如
  • https://company.bookings.one/qbic
  • http://192.168.0.100/qbic
  1. 點擊 Save and Play 按鈕，然後設備將進入Qbic 控制器，並在啟動時加載Qbic 控制器。
返回設定頁面

如果要進入設定頁面，請點擊面板的一角直到返回設定頁面。

連接到伺服器​

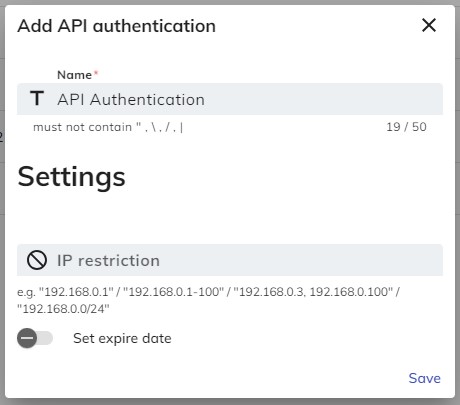

創建 Access Token​

  1. 進入管理頁面 -> 設定 -> API認證設定
  2. 點擊新增按鈕。
  3. 輸入名稱。
  4. 點擊儲存按鈕。
  5. 點擊確認，然後複製access token。

設置 Access Token​

  1. 前往 Qbic 控制器的設定。
  2. 將access token輸入到Access Token欄位中。
  3. 點擊保存設定。

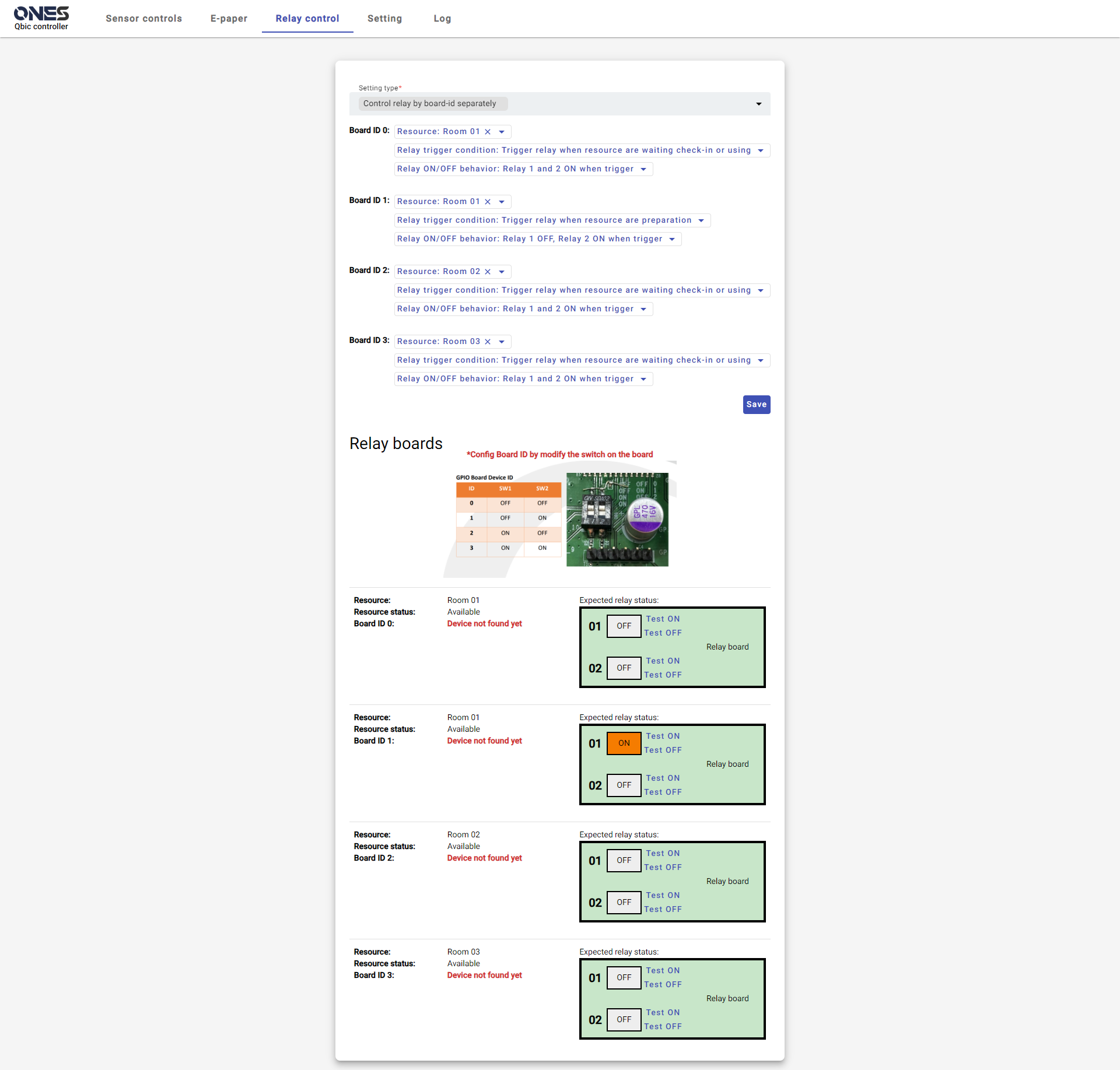

繼電器設定​

選擇設定類型​

有兩種設定類型:

  • 控制所有面板的繼電器: 此設定可讓您將相同的設定套用到所有繼電器板。
  • 通過面板ID單獨控制繼電器: 此設定可讓您透過繼電器板 ID 個別分配資源到每個繼電器。

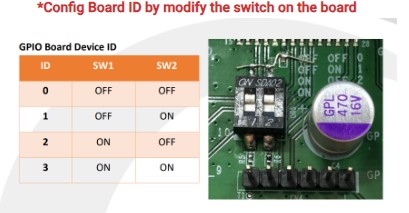

您可以透過修改繼電器板上的開關，來設定繼電器板 ID。

設定資源​

  1. 在您選擇設定類型後，需要將資源設定到該繼電器板。
  2. 接著，您需要選擇繼電器觸發行為:
    • 當資源等待簽到或使用時觸發
    • 僅當資源正在使用時觸發
    • 當資源等待簽到時觸發
    • 當資源準備中觸發
  3. 最後，您需要選擇繼電器開/關行為:
    • 觸發時繼電器 1 和 2 打開
    • 觸發時繼電器 1 和 2 斷開
    • 觸發時繼電器 1 打開，繼電器 2 斷開
    • 觸發時繼電器 1 斷開，繼電器 2 打開
  4. 點擊儲存按鈕以完成設定。

Qbic 繼電器設定
